Schlüsselcodierungsinformationen

SMARTRA-Einführung

SMARTRA steht für SMART TRansponder Antenna. Die SMARTRA-Einheit enthält eine integrierte induktive Antenne und Elektronik rund um die Zündschlossbaugruppe.

Die SMARTRA führt keine Überprüfung der Gültigkeit des Transponders oder die Berechnung des Verschlüsselungsalgorithmus durch. Bei diesem Gerät handelt es sich lediglich um eine erweiterte Schnittstelle, die den RF-Datenfluss (Radiofrequenz 125 kHz) des Transponders in serielle Kommunikation zum ECM und umgekehrt umwandelt. Der SMARTRA kommuniziert mit einem Motorsteuermodul über eine dedizierte Kommunikationsleitung (genannt W-Line oder Immo-Line). Während der Kommunikation von ECM und SMARTRA kann die K-Leitung des ECM nicht für die Kommunikation verwendet werden. Das ECM steuert die Kommunikation entweder mit SMARTRA oder Diagnosegeräten auf der K-Leitung durch Umschalten eines Multiplexers und spezifischer Kommunikationsprozeduren. Der Multiplexer ist Teil der ECM-Hardware.

Das Wegfahrsperrensystem besteht aus dem ECM, dem SMARTRA, der Lampe und den Zündschlüsseln mit integriertem Transponder. Das ECM führt die Prüfung des Zündschlüssels durch einen speziellen Verschlüsselungsalgorithmus durch, der im Transponder und im ECM parallel läuft. Nur wenn die Ergebnisse gleich sind, kann der Motor gestartet werden. Im ECM werden die Daten aller für das Fahrzeug gültigen Transponder gespeichert.

Beim Schlüsselanlernvorgang wird der Transponder mit fahrzeugspezifischen Daten programmiert. Die fahrzeugspezifischen Daten werden in den Transponderspeicher geschrieben.

PIN-Codes

PIN-Code steht für Produkt-Identifikationsnummer-Code. Der PIN-Code ist ein eindeutiger Code für jedes Fahrzeug und wird an der Produktionslinie in das ECM programmiert.

Der PIN-Code wird benötigt, wenn das Anlernen eines neuen ECM und neuer Schlüssel, z. B.

• Wenn ein neuer Schlüssel hinzugefügt wird
• Beim Austausch durch ein neues ECM oder ein gebrauchtes ECM (neutralisiertes ECM)
• Wenn ein Schlüssel verloren geht und gelöscht werden muss

Wenn Sie dreimal eine falsche PIN eingeben, wird die Wegfahrsperre (SMARTRA oder Smart Key) gesperrt. Zum Entsperren:

• Bei mechanischen Schlüsseln den Schlüssel 1 Stunde lang eingeschaltet lassen.
• Für den Smart Key (Proximity) lassen Sie das Auto 1 Stunde lang mit guter Batterieladung in Ruhe.

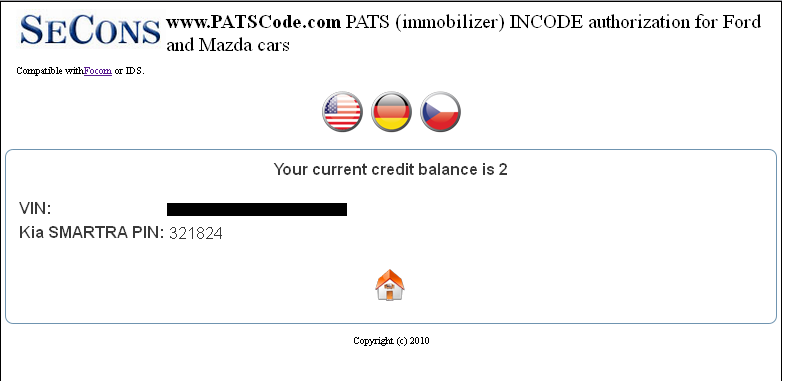

Der Fahrzeug-PIN-Code kann über den Service www.PATSCode.com oder über einen Hyundai-Händler bezogen werden.

Unterstützte Fahrzeuge

Die folgende Liste zeigt alle Fahrzeuge, für die Schlüsselunterricht unterstützt wird:

Mechanische Schlüssel mit RFID-Chip (Non-Proximity)

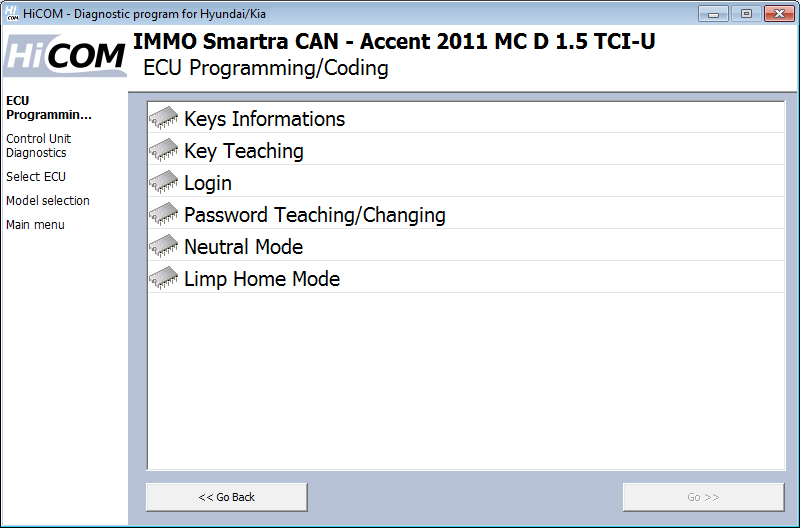

Das Verfahren zur Schlüsselcodierung ist im Steuergerät IMMO – Wegfahrsperre im Menü „ECU-Programmierung/Codierung“ verfügbar.

Unterrichten

Der Motor muss ausgeschaltet sein. Der Schlüssel wird in die EIN-Position gedreht.

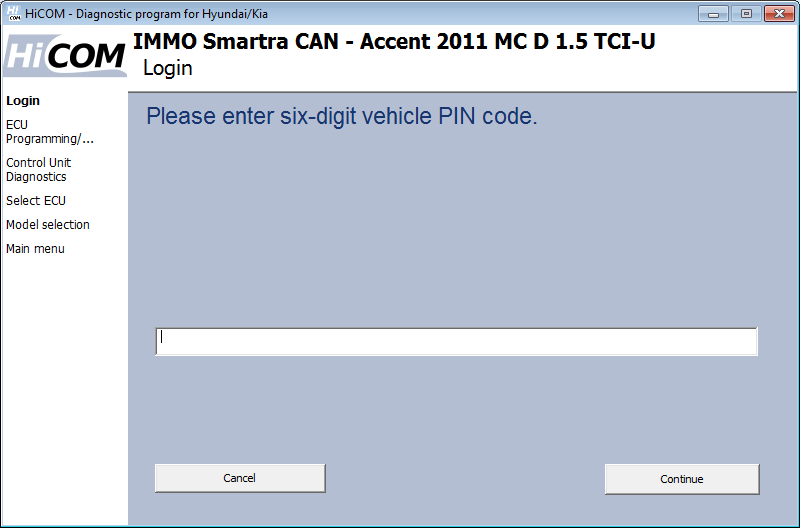

Sie werden aufgefordert, einen 6-stelligen PIN-Code einzugeben. (z. B. 123456, siehe Seite 2 – PIN-Codes)

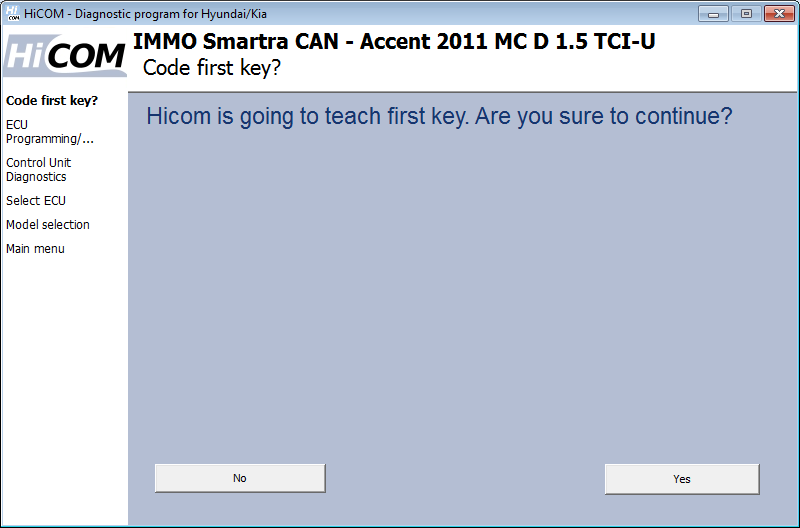

Jetzt haben Sie den Schlüssel im Zündschloss in der ON-Position. Dieser Schlüssel wird codiert, nachdem Sie auf die Schaltfläche „Ja“ geklickt haben.

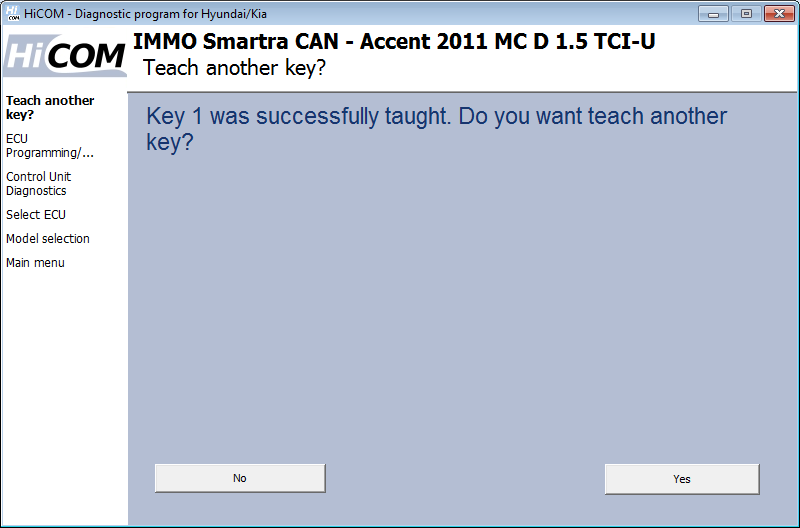

Sie werden gefragt, ob Sie einen weiteren Schlüssel codieren möchten. Wenn Sie auf „Ja“ klicken, werden Sie von HiCOM aufgefordert, den nächsten Schlüssel einzufügen. Es können bis zu 4 Schlüssel codiert werden (einige Steuergeräte erlauben Einheiten mit bis zu 8 Schlüsseln). Wenn Sie auf „Nein“ klicken, wird der Codiervorgang abgebrochen und es werden keine weiteren Schlüssel hinzugefügt.

Nach erfolgreichem Abschluss des Vorgangs die Zündung für 10 Sekunden ausschalten.

Smart Key (Proximity-Fernbedienung)

Einige Fahrzeuge verfügen über einen kontaktlosen (RFID) Smart-Key anstelle eines mechanischen Schlüssels. Bei diesen Fahrzeugen schlägt die Codierung über den SMARTRA-Betrieb fehl. Zu diesem Zweck muss ein spezielles Smart-Key-Steuergerät verwendet werden. Die Funktion ist in der Smart Key Code Saving-Steuereinheit (PIC, SMKCODE) zu finden.

//Gebrauchte Smart Keys können nicht auf ein anderes Auto programmiert werden. Bitte stellen Sie sicher, dass Sie Smart Keys von einer vertrauenswürdigen Quelle kaufen.//

//Wenn kein gültiger Smart Key vorhanden ist, ist es nicht möglich, den Motor zu starten, und es ist möglicherweise auch nicht möglich, andere Steuergeräte als PIC/SMK zu diagnostizieren.//

Unterrichten

Der Motor muss ausgeschaltet sein, der Start-/Stopp-Knopf muss sich im AUS-Zustand befinden.

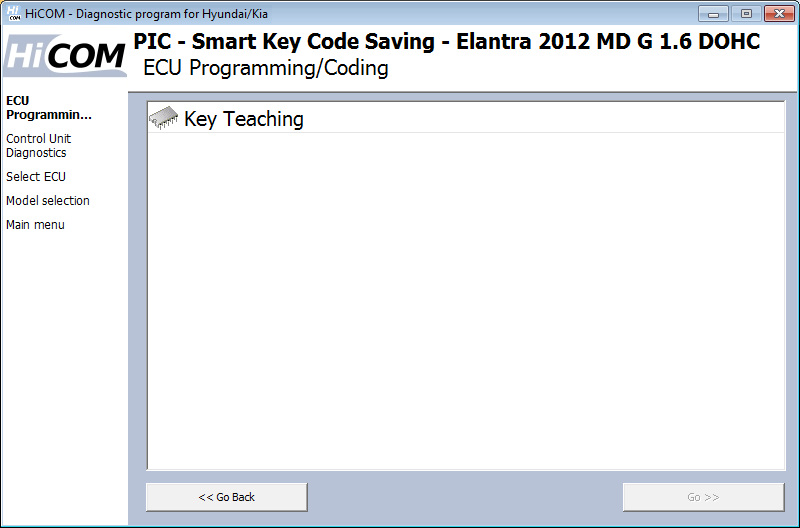

Wählen Sie im Menü „ECU-Programmierung/Codierung“ die Funktion „Key Teaching“.

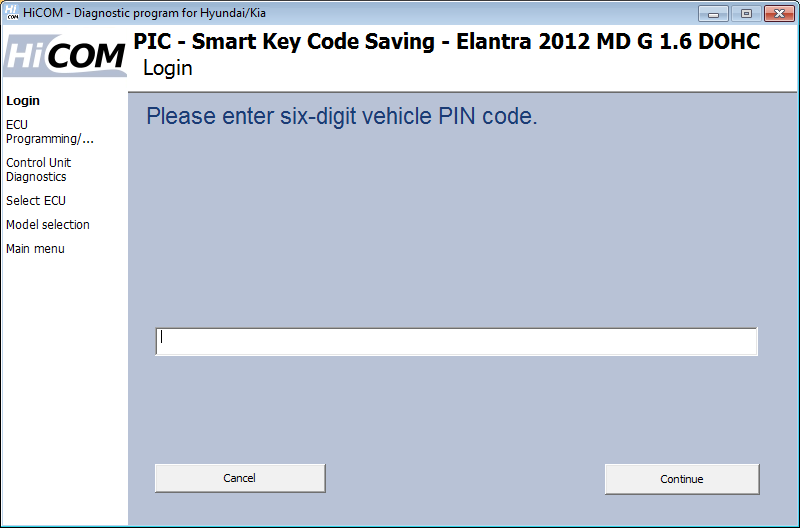

Sie werden aufgefordert, einen 6-stelligen PIN-Code einzugeben. (z. B. 123456, siehe Seite 2 – PIN-Codes)

Wenn Sie einen falschen PIN-Code eingeben, wird das Steuergerät nach 2 oder 3 Versuchen gesperrt.

Nach diesem Schritt startet bei einigen Steuergeräten automatisch der MSL-Teaching.

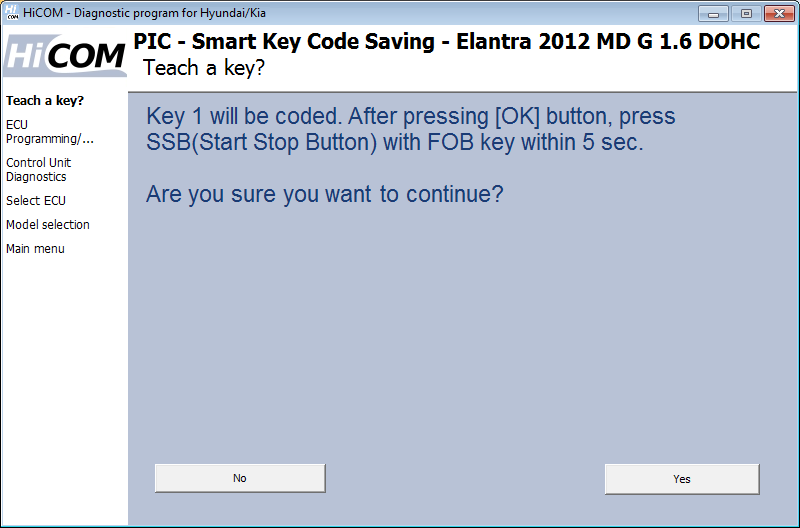

Der Schlüsselanhänger muss in den Smart-Key-Halter eingesetzt werden (wenn kein Smart-Key-Halter vorhanden ist, drücken Sie mit der Spitze der Fernbedienung die Start-/Stopp-Taste).

Halten Sie die Stopp-Start-Taste 5 Sekunden lang gedrückt, während sich der Schlüssel im Smart-Key-Halter befindet. Wenn Ihr Auto nicht über einen Smart-Key-Halter verfügt, drücken Sie bitte mit der Spitze der Fernbedienung den Start-/Stopp-Knopf.

Der gleiche Vorgang wird für andere Smart-Schlüsselanhänger durchgeführt. Es können maximal 2 Smart Keys neu codiert werden.

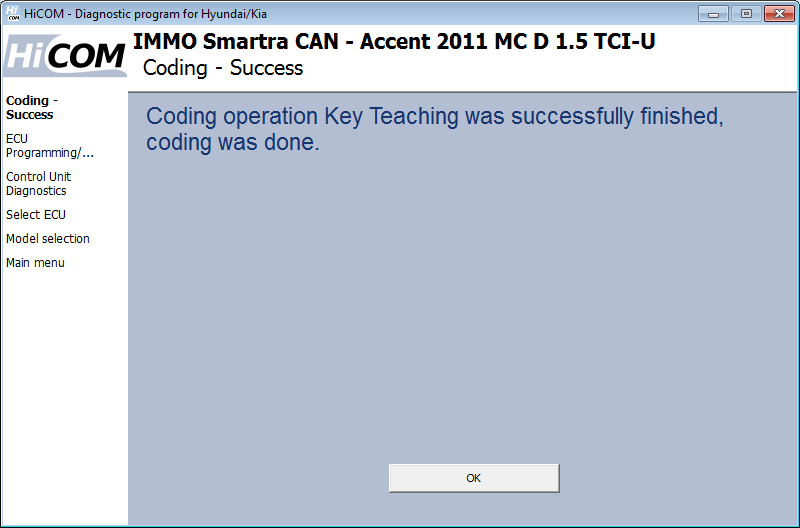

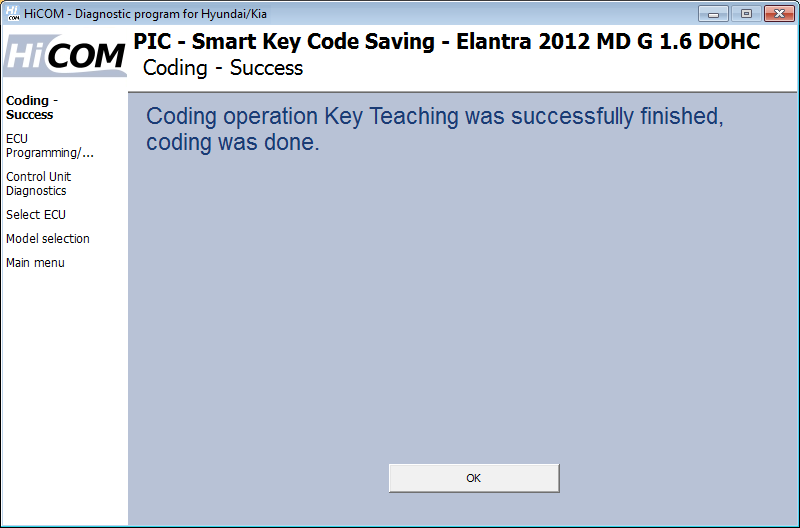

Nach Abschluss des Codierungsvorgangs zeigt HiCOM Informationen über die erfolgreiche Codierung an.

Wichtige Informationen

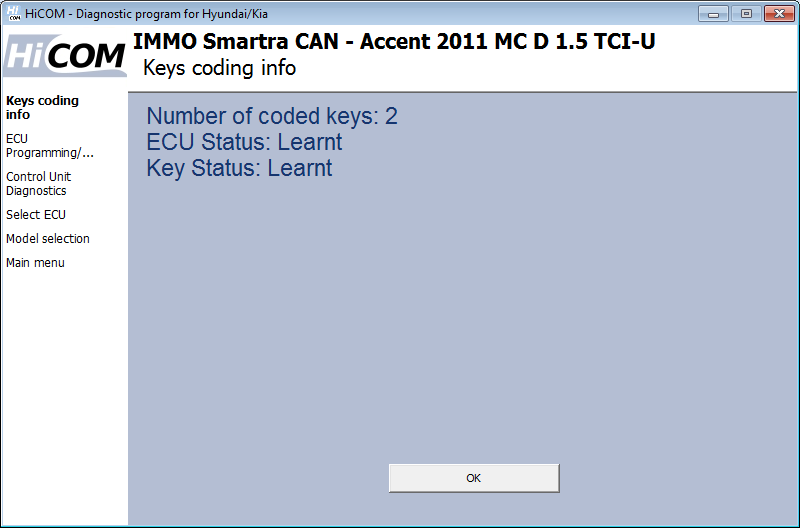

Zeigt grundlegende Informationen zu Schlüsseln an. Mögliche Werte: Nicht aktiviert, Gelernt, Neu, Neutral, Gesperrt

Anmelden

Diese Funktion wird zum Testen der PIN-Korrektheit verwendet.

Passwort lehren/ändern

Mit dem Passwort wird das Auto in den Notlaufmodus geschaltet.

Wenn es sich bei der Steuereinheit nicht um eine „Virgin“-Steuereinheit handelt, werden Sie zur Eingabe eines Passworts aufgefordert. Das Passwort ist numerisch und besteht aus 4 Dezimalziffern (z. B. 1234). Bei der Virgin-Steuereinheit werden Sie direkt aufgefordert, ein Passwort festzulegen.

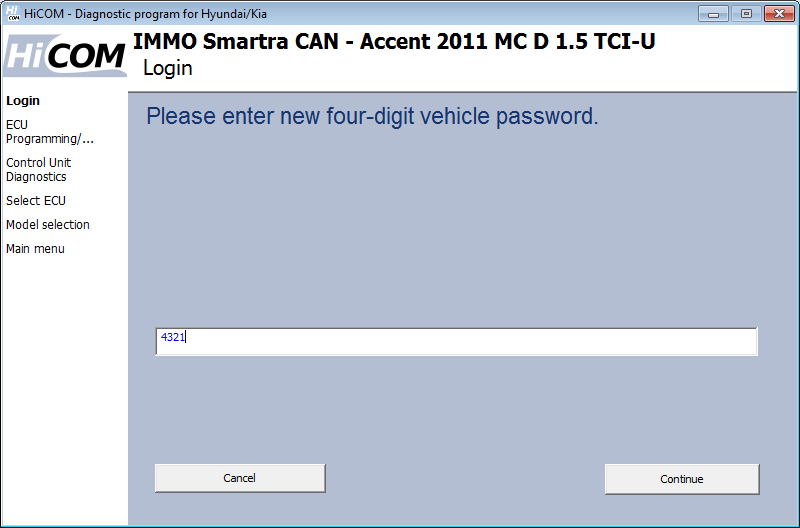

Geben Sie nun ein neues Passwort ein. Das Passwort muss aus einer vierstelligen Dezimalzahl bestehen (z. B. 1234). Nach Betätigung der Schaltfläche „Weiter“ wird das Passwort in der Steuereinheit eingestellt.

Neutralmodus

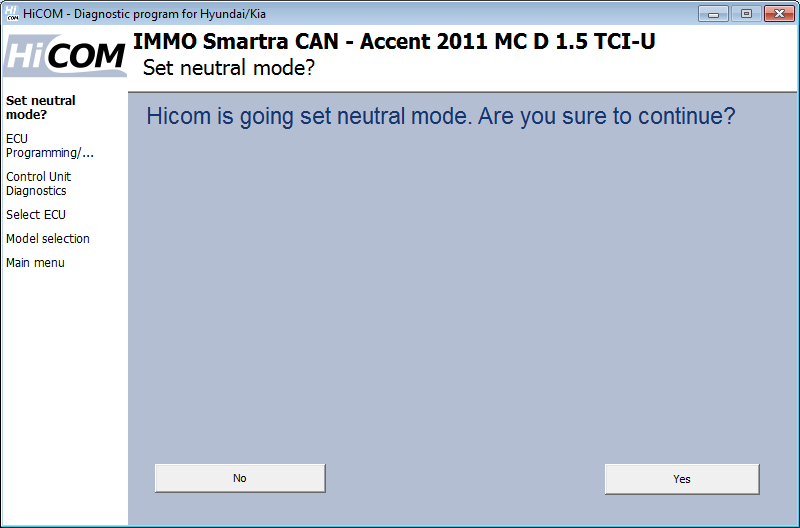

Diese Funktion dient dazu, bereits verwendete Steuergeräte in einem anderen Fahrzeug zu verwenden.

Der Motor muss ausgeschaltet sein. Der Schlüssel wird in die EIN-Position gedreht.

Notlaufmodus

Diese Funktion schaltet das Auto in den Notfallmodus, der dazu dient, das Auto zur Werkstatt zu fahren, falls alle Schlüssel verloren gehen oder das SMARTRA-Modul nicht richtig funktioniert.

Das ECM informiert den Fahrer durch 5-maliges Blinken für 5 Sekunden über den Notlaufzustand. Anschließend kann das Benutzerpasswort von HiCOM an das ECM gesendet werden. Die Notlauffunktion kann auch über den Zündschlüssel aktiviert werden. Das ECM informiert den Fahrer durch Blinken der Wegfahrsperrenleuchte über den Notlaufzustand. Anschließend kann die Eingabe des Benutzerpassworts in das ECM durch eine spezielle Ein-/Aus-Sequenz der Zündung erfolgen.

• Das Passwort muss zuerst eingerichtet werden (mit der Funktion „Passwort lernen/ändern“)
• Der Motor muss ausgeschaltet sein. Der Schlüssel wird in die EIN-Position gedreht.
• Geben Sie eine vierstellige Dezimalzahl (Passwort) ein, z. B. 1234.
