CRDI-Injektoren-Codierung
Bitte beachten Sie die allgemeine Informationsseite zur Injektor-Codierung.
1 Bosch EDC16C39 & EDC17 Einspritzdüsenkalibrierung

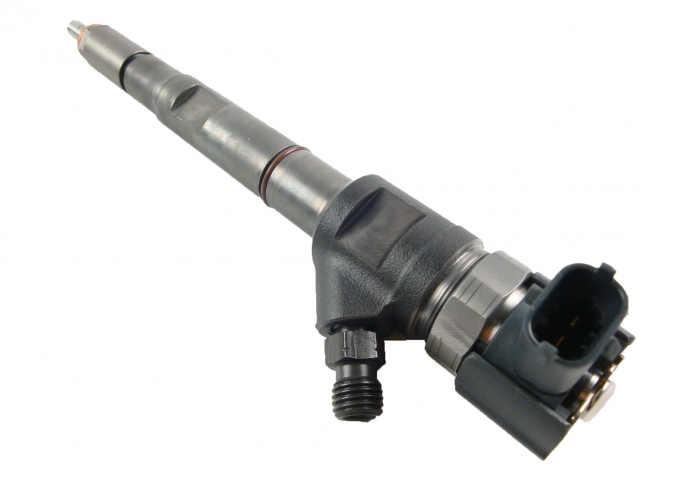

Bei jedem Injektor ist auf der Oberseite des Injektors eine Kalibrierungsnummer eingelasert.
Die Kalibriernummer besteht aus 7 Zahlen oder Buchstaben (z. B. „CFLKN2I“).
Die Kalibrierung des CRDi-Injektors ist im Menü „ECU-Programmierung/Codierung“ verfügbar, nachdem eine Verbindung zum Dieselmotor-Steuergerät hergestellt wurde.

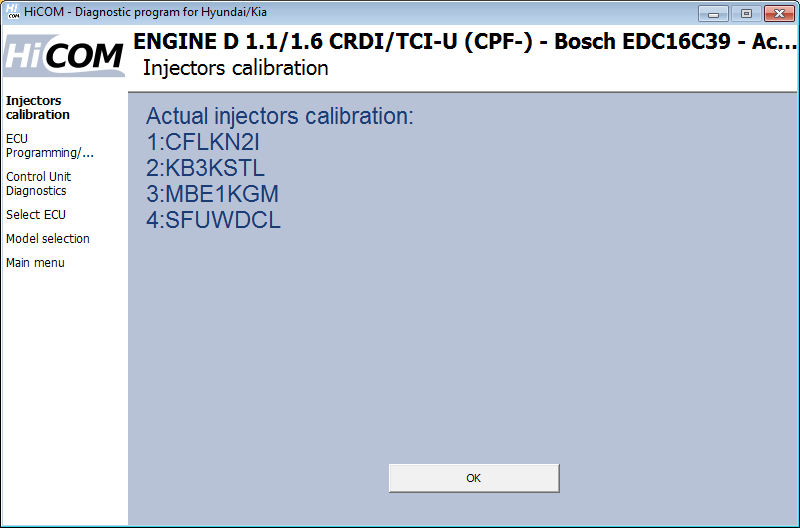

Die aktuelle Injektorkonfiguration kann mit der Funktion „CRDi-Injektorkalibrierung – Lesen“ ausgelesen werden. Die Verwendung dieser Funktion ist sicher. Es werden keine Werte verändert.
Die angezeigten Kalibrierungsnummern sollten mit den Kalibrierungsnummern der im Fahrzeug installierten Einspritzdüsen übereinstimmen.
Wir empfehlen, vor der Kalibrierung neuer Einspritzdüsen die Originalwerte abzulesen und zu speichern.
Für die Kalibrierung neuer Injektoren verwenden Sie die Funktion „CRDi-Injektorkalibrierung – Schreiben“.

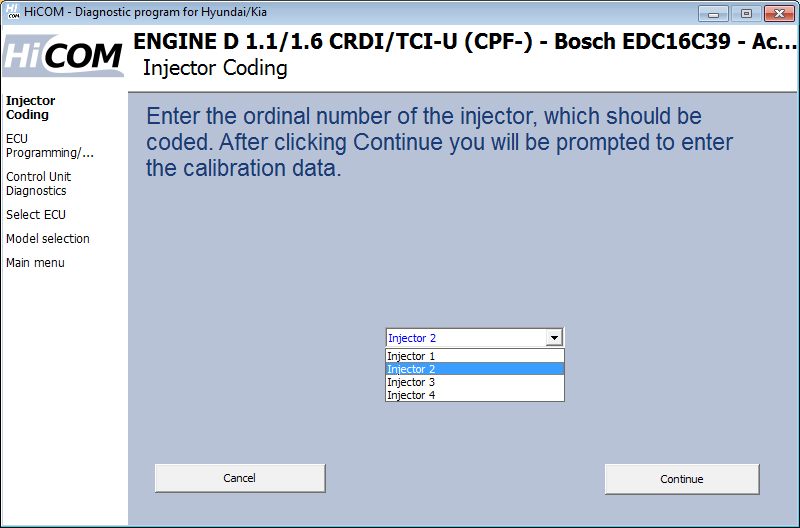

Die Einspritzdüsen werden einzeln kalibriert. Zuerst werden Sie nach der Ordnungszahl der zu kalibrierenden Einspritzdüsen gefragt (1..4 für 4-Zylinder-Motoren, 1..5 für 5-Zylinder-Motoren, 1..6 für 6-Zylinder-Motoren).
Geben Sie dann die korrekte 7-stellige Kalibrierungsnummer ein.
Überprüfen Sie den erfolgreichen Betrieb, indem Sie die Kalibrierung der Einspritzdüsen zurücklesen.
Das Kalibrierungsverfahren für Delphi-Injektoren ist dasselbe wie für Bosch. Im Menü „ECU-Programmierung/Codierung“ gibt es nur eine zusätzliche Funktion, die Funktion „Kalibrierung der CRDi-Injektoren – Löschen“, die zum Löschen aktueller Kalibrierungsdaten der Injektoren verwendet wird.
Delphi-Injektoren haben ein anderes Kalibriernummernformat als Bosch-Injektoren:

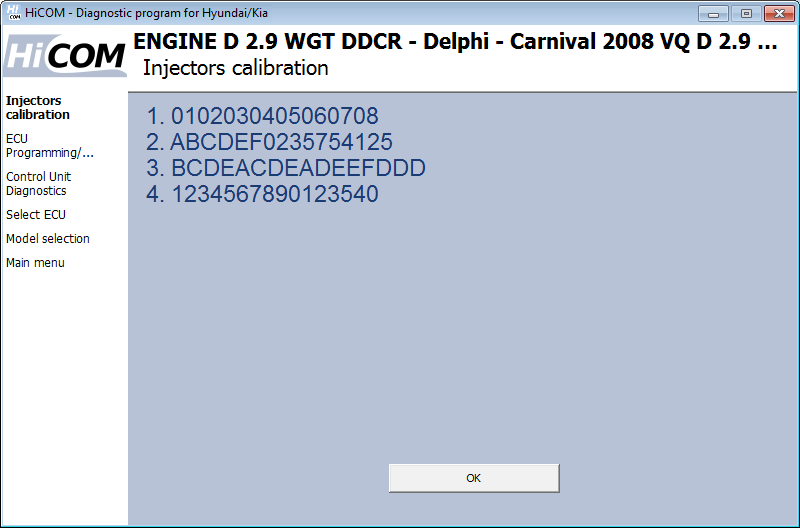

Beispiel für Kalibrierungszahlen, die im Delphi DDCR-Steuergerät am KWP2000-Bus eingegeben wurden. Für jeden Injektor wird eine 16-stellige Kalibrierungsnummer eingegeben, die Buchstaben und Ziffern enthält.

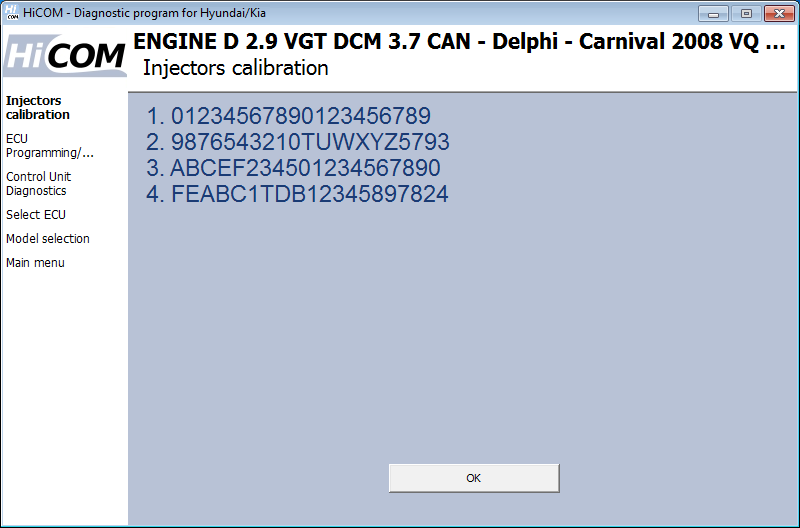

Beispiel für Kalibrierungszahlen, die im Delphi DCM-Steuergerät über den CAN-Bus eingegeben werden. Für jeden Injektor wird eine 20-stellige Kalibrierungsnummer eingegeben, die Buchstaben und Ziffern enthält.
